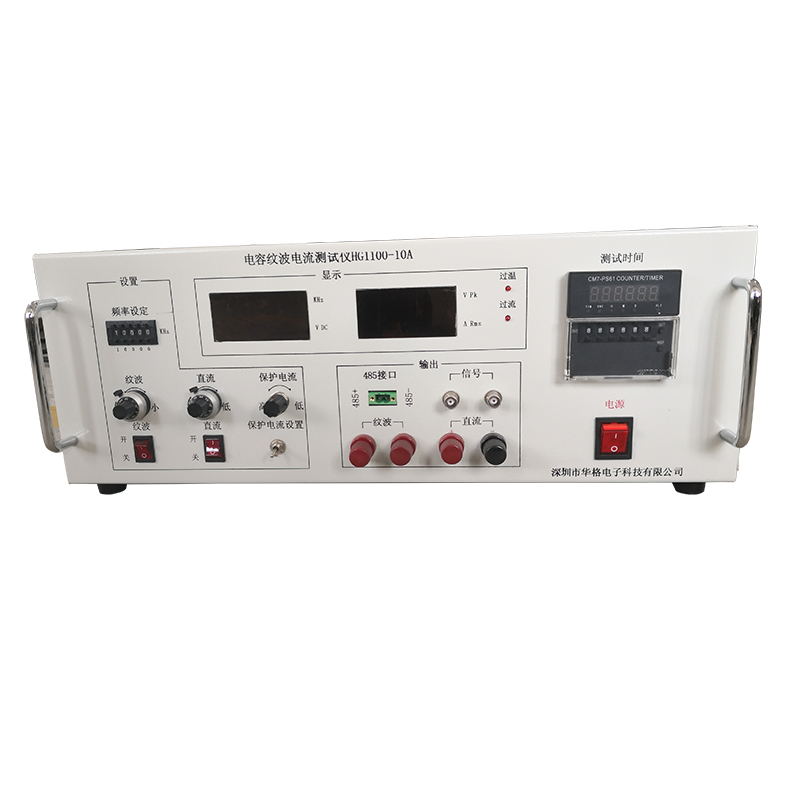

HG1100-X系列紋波電流測試儀(高頻紋波電源)是對“電解電容”,“金屬膜電容”,“塑料電容”“固態電容”進行在線模擬測試(即不但在電容兩端加以直流偏壓,而且還同時加任意設定的交流紋波電壓),以了解電容器的動態壽命。此系列的紋波電流測試儀主要針對用在中高頻紋波的場合的電容,如1.00KHz~~100.0KHz的紋波環境。
此系列的紋波電流測試儀的突出特點是:相對于其它同類型的紋波電流測試儀,她輸出正弦紋波電壓更標準,雜波更少,更平滑,更接近于實驗要求的標準輸出;具有界面化的報警指示和故障指示,整個儀器的維修更簡單明了;更具有外界短路自動切斷紋波電流的保護功能,更好的保護了儀器和操著人員的安全!
HG1100-X系列紋波電流測試儀(高頻紋波電源)是對“電解電容”,“金屬膜電容”,“塑料電容”“固態電容”進行在線模擬測試(即不但在電容兩端加以直流偏壓,而且還同時加任意設定的交流紋波電壓),以了解電容器的動態壽命。此系列的紋波電流測試儀主要針對用在中高頻紋波的場合的電容,如1.00KHz~~100.0KHz的紋波環境。
此系列的紋波電流測試儀的突出特點是:相對于其它同類型的紋波電流測試儀,她輸出正弦紋波電壓更標準,雜波更少,更平滑,更接近于實驗要求的標準輸出;具有界面化的報警指示和故障指示,整個儀器的維修更簡單明了;更具有外界短路自動切斷紋波電流的保護功能,更好的保護了儀器和操著人員的安全!

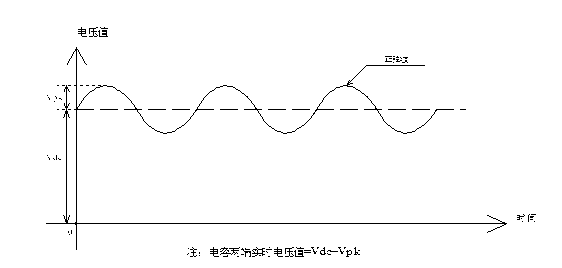

電容壽命測試實現原理:
主要型號介紹:
型號 |
最大輸出直流電壓 |
輸出最大紋波電壓 |
輸出最大紋波電流 |
輸出紋 波波形 |
輸出頻率 |
HG1100-10A |
500V |
40Vpk |
10A |
標準正弦波 |
1.00K~~100.0KHz |
HG1100-20A |
500V |
40Vpk |
20A |
標準正弦波 |
1.00K~~100.0KHz |
注:1、此款儀器采用4端輸出方式;
2、可定制非以上頻段的其它波形的紋波電源,比如:方波、三角波;
